Stive polykarbonatprofiler: egenskaper og arkitektonisk bruk, lest fra formen

Spør to personer i en bygnings-produktkjede hva en stiv polykarbonatprofil er, og du vil ofte få to forskjellige svar. En glassmester avbilder de stive polykarbonat-U--, H-- og R-kanalprofilene som låser flerveggsark sammen. En lystekniker bilder den klare eller opale kanalen som klikker over en LED-stripe. Begge er riktige, og den overlappingen er akkurat der spesifikasjonsfeil begynner. På en ekstruderingslinje dekker begrepet ethvert kontinuerlig-tverrsnitt som presses gjennom en dyse og kuttes i lengde: glasshetter, diffusordeksler, optiske linser, strukturelle kantbånd,-klikkkoblinger. Det er ikke det flate arket, og det er ikke en myk pakning. Å holde den grensen klar er den første praktiske avgjørelsen noen henter fra osspolykarbonat profillinjermå lage, fordi arket og profilen som bærer det er spesifisert mot forskjellige tall og feiler av forskjellige årsaker.

Hvor materialet får sin plass på en bygning

Polykarbonat dukker stadig opp på fasader, baldakiner, gangveier og lysarmaturer av årsaker som er halvt økonomiske og halvt fysiske. Den overfører lys nær glassnivået, veier omtrent halvparten så mye, og trekker på skuldrene fra støt som kan knuse glass eller knekke akryl. Tallene som glassbransjen rutinemessig nevner, viser at dens slagfasthet er nær 250 ganger større enn glass og omtrent 30 ganger støpt akryl. For en arkitekt som jakter på dagslys uten egenlast og bruddrisiko ved glass, løser ekstruderte polykarbonatglassprofiler flere problemer på en gang.



Omfanget av denne etterspørselen er viktig for en spesifisator av en smal grunn. Et materiale som forbrukes i millioner av tonn i året, med bygg og konstruksjon som tar en betydelig andel av et globalt polykarbonatmarked som fortsatt vokser gjennom slutten av tiåret (Mordor etterretning), kommer med faste, godt-karakteriserte arkitektoniske karakterer og en stabil forsyningskjede bak i stedet for usikkerheten til et boutiquemateriale. For stive byggeprofiler av polykarbonat er denne modenheten forskjellen mellom å spesifisere med selvtillit og å spesifisere på tro.

Tallene som faktisk driver en spesifikasjon

Et datablad for polykarbonat ser betryggende ut til du må forsvare et valg overfor en strukturell anmelder. Verdiene nedenfor er arbeidskonvolutten for de stive PC-kvalitetene vi ekstruderer, ikke overskriftstall. Behandle dem som det seksjonen må leve inni, og merk at to av linjene bestemmer mer enn resten.

Slag-, bøynings--modul og toleransetall kommer fra vår egen karaktertesting; varmeavbøyning, tjenesteområde og termisk ekspansjonsspor publiserte verdier for bisfenol-A polykarbonat.

Den første linjen det er verdt å stoppe på er varmeavbøyning. En ufylt polykarbonatprofil holder formen til rundt 130 grader, noe som høres sjenerøst ut helt til du plasserer den direkte mot et LED-kort med høy-effekt eller inne i et forseglet sørvendt-hulrom der innestengt luft blir mye varmere enn omgivelsesavlesningen tilsier. Den andre er koeffisienten for termisk ekspansjon, det enkle tallet som oftest ignoreres når stive polykarbonatarkitektoniske profiler er detaljert. Et materiale som beveger seg 65 til 70 mikron per meter per grad tåler ikke å festes på plass, og rammen, ikke polymeren, er vanligvis det som svikter først.

Referansestandarder som er verdt å nevne i enhver innlevering er ASTM D256 for støtstall, ASTM D638 for strekkoppførsel og UL 94-serien for brennbarhet. Å sitere testmetoden i stedet for et rundt tall er det som skiller en troverdig spesifikasjon for ekstruderte stive polykarbonatprofiler fra en brosjyrepåstand.

Lese krysset-avsnitt: Fra tilkoblingsstenger til optiske deksler

Applikasjon driver geometri, og geometri styrer hvordan profilen lages. I glasssystemer kobler de gjenkjennelige H-kanalene sammen tilstøtende paneler, mens U-kanaler stenger utsatte kanter mot vann og rusk; begge er strukturelle polykarbonatforbindelsesprofiler først og kosmetiske elementer dernest. På tak og baldakiner bærer korrugerte og stående-sømmeseksjoner sin egen last og kaster vann, mens solide flate og pregede seksjoner velges der vind, hagl og snø krever et sterkere, mindre cellulært tverrsnitt. Det siste tilfellet er vårt territoriumbygge polykarbonatprofilerer kuttet for.

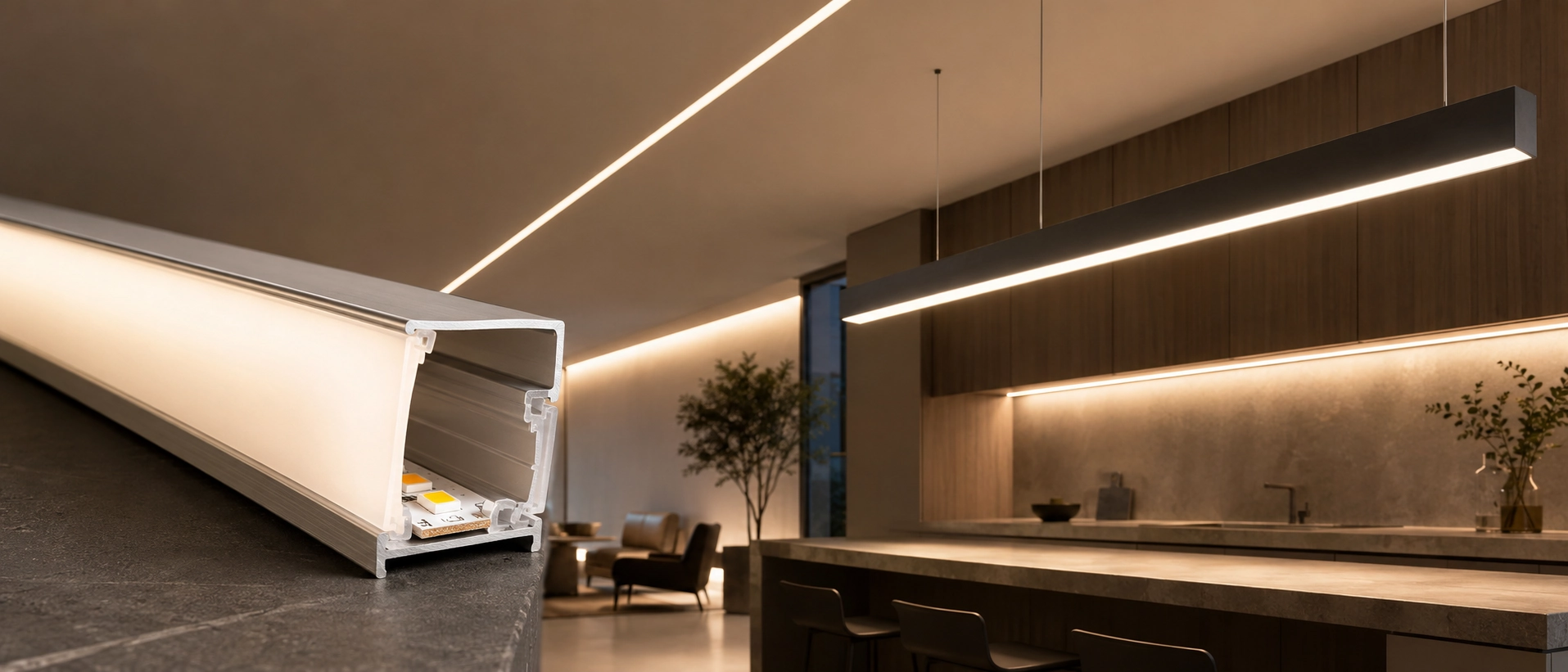

Belysning er det andre-hjemmet med høy verdi for materialet, og det krever en helt annen type profil. Her er den ekstruderte belysningsprofilen i polykarbonat en optisk komponent: en diffusor som må spre en LED-stripe inn i en jevn lyslinje uten synlige varmepunkter, eller en linse innstilt til en bestemt strålevinkel. Å få diffusoren riktig avhenger av veggtykkelsen-ensartethet og overflatefinishen som kommer av dysen, ikke av strukturell masse, som er hva vårbelysning polykarbonat profiler for LED stripeer innstilt for å levere.

Ko-ekstrudering er der økonomien skifter. En co-ekstrudert polykarbonatprofil kan kombinere et diffust ytre lag med en klar eller strukturell kjerne, og i økende grad erstatter den aluminiumshus direkte. Å bytte ut en aluminiumssokkel med en plastikk, gir en mer intrikat snapgeometri og senker den ferdige kostnaden for armaturen, og det er grunnen til at OEM-er for lineær-belysning har flyttet tilco-ekstruderte LED-belysningsprofilerraskt.

Solid, multiwall eller akryl: Slutt å rangere dem etter pris

Den mest skadelige vanen i spesifikasjonen er å behandle solid polykarbonat, flervegget polykarbonat og akryl som det samme produktet til tre prispunkter. De er ikke utskiftbare, og å velge den billigste som "ser tydelig nok ut" er hvordan prosjekter ender opp med gulnede takvinduer, sprukne paneler eller en glassenhet som aldri har testet slagstyrke til å begynne med. Hvert materiale ble konstruert for å løse et annet problem, så det ærlige svaret på spørsmålet om polykarbonat vs akrylprofiler er at det avhenger av belastningstilfellet, men ikke i hånden-viftende måten som uttrykket vanligvis brukes. Her er splittelsen som betyr noe.

Scenariodelingen er der dette blir handlingsdyktig. For et vandalsikkert-transportskjul eller en sikkerhetsskjerm er en solid stiv polykarbonatprofil for innglassing det forsvarlige valget, og akryl bør utelukkes på grunn av støtkravet alene. For et oppvarmet drivhus eller et dagsopplyst lagertak tjener den isolerende flerveggs polykarbonatprofilen sin plass fordi innestengte-luftceller reduserer varmetapet på en måte som en enkelt hud ikke kan. Og for et bakgrunnsbelyst skilt uten støteksponering, kan akryls overlegne overflate og lavere pris virkelig vinne, det ene tilfellet der det å strekke seg etter polykarbonat er over-teknikk. Poenget er at den avgjørende variabelen er belastningstilfellet, ikke linje-vareprisen, og enhver leverandør som leder med pris før de spør om belastningstilfellet, gjetter på dine vegne.

Å velge kategori er den enkle delen. Tykkelsen, ribbestigningen og spennvidden som faktisk fjerner snø-, vind- eller punktbelastningen din, avhenger av tall bare prosjektet ditt har. Send oss ​​belastningssaken motfullstendig materiale og toleransereferanseog karaktervalget slutter å være gjetting.

Feilene som aldri gjør det til en brosjyre

Polykarbonat svikter sjelden fordi polymeren er svak. Det mislykkes fordi det ble installert som om det var glass, og feltsymptomene er forutsigbare nok til å sortere etter årsak.

Termisk bevegelse er hovedforbryteren. Fordi materialet ekspanderer og trekker seg sammen over det brede tjenestespekteret, kan ikke en stiv polykarbonatglassprofil som er festet for tett bevege seg, og den innestengte spenningen viser seg som bøying, bølger eller sprekker som stråler ut fra festehull. Den ofte brukte kvoten er i størrelsesorden tre til fem millimeter bevegelse per meter lengde, og lange løp er ment å flyte. H-profiler eksisterer nettopp slik at paneler kan gli mens de utvides i stedet for å kjempe mot rammen. En seksjon på to-meter kan vokse med omtrent 7 mm med en temperatursving på femti-grader, basert på tall fra installatørene, som er mer enn nok til å spenne et panel som var festet i begge ender. Dette tallet er imidlertid en tommelfingerregel, og her er variabelen de fleste kilder hopper over: kvoten du faktisk trenger, avhenger av den mørkeste fargen og den høyeste overflatetemperaturen kjøringen noensinne vil se, ikke dagen den ble installert, så en svart profil på en vestvendt vegg trenger mer klaring enn den generelle figuren tilsier.

Festing er den andre feilfamilien. Overdimensjonerte festehull, fleksible EPDM-skiver og en bevisst avvisning av over-moment er det som holder en ekstrudert polykarbonatprofil intakt; kjør skruene hjem som metallplater og sprekker vises rundt hver feste i løpet av uker. Den tredje er kjemisk: mange dagligdagse rengjøringsmidler, løsemidler og industrielle kjølevæsker utløser sprekkdannelser i miljøet, et forsinket brudd som dukker opp dager senere i de belastede sonene og nesten alltid feildiagnostiseres som dårlig materiale. Siling av rengjøringsmidler og nærliggende smøremidler mot polymeren før overlevering er en billig forsikring. Ingen av disse er polymerdefekter. De detaljerer og håndterer beslutninger, og de er forskjellen mellom en ti-års installasjon og en tilbakeringing.

Hva vi kontrollerer på ekstruderingslinjen

Alt ovenfor forutsetter at profilen overlater fabrikken til spesifikasjonene, og det er ikke automatisk. Egenskapene en designer er avhengig av bestemmes like mye av ekstruderingsprosessen som av harpikskvaliteten, og det er grunnen til at dysen og linjen betyr like mye som materialsertifikatet. Ensartet veggtykkelse holder kjølingen jevn og indre spenning lav; avrundede hjørner i stedet for skarpe letter materialflyten og fjerner spenningskonsentrasjoner; Riktig trekk og symmetri stopper seksjonens vridning når den avkjøles. En spesialtilpasset-ekstrudert polykarbonatprofil som tar disse grunnleggende feilene, vil møte materialedataarket og fortsatt ikke få plass i felten.



Toleranse er der en seriøs ekstruder skiller seg fra en handelsmann. Linjene våre holder en polykarbonatekstruderingsprofil på omtrent ±0,08 til ±0,20 mm, og vi kommer dit gjennom disiplinert smelte-temperatur- og kjølekontroll. Det båndet er grunnen til at et knips-klikker hjem i stedet for å skrangle eller splitte, og det er ikke noe hver ekstruder holder konsekvent.

Forvitring er den andre spaken vi holder i-huset: i stedet for å godta generisk gulning, bygger vi en UV--bestandig polykarbonatprofil rundt en spesialutviklet forvitrings-masterbatch-. Vår egen LS-141-klasse kom ut av gjentatte sammenlignende feltforsøk med kunder, spesielt for å løfte UV- og værytelse på utsatt arbeid.



Når det gjelder kostnad og ledetid, er spørsmålene innkjøp faktisk stiller først, den ærlige sammenbruddet er dette. Dysen er en-engangs verktøykostnad som amortiseres over løpet, så prisen per-meter faller når volumet øker, mens seksjonskompleksitet, veggtykkelse og om delen er enkelt- eller co-ekstrudert flytter tallet mer enn harpiksen gjør. Fordi vi kutter en tilpasset terning på omtrent 72 timer, forsvinner for det meste den bly-tiden premium folk ruster seg for på tilpasset arbeid. Hvis mekanikken for hvordan seksjonen dannes er ukjent,plastekstruderingsprosessener verdt å lese ved siden av dette.

Gjøre et tverrsnitt til en del-

Den gjennomgående-linjen av alt her er at en stiv polykarbonatprofil ikke er en vare du bestiller i metervis. Det er en spesifikasjonsbeslutning der lasttilfellet velger karakteren, detaljeringen forhindrer svikt, og ekstruderen holder toleransen som gjør at det hele settes sammen. Få de tre riktig og materialet gjør det det lover i et tiår eller mer. Hvis du allerede har en tegning eller til og med en grov skisse av seksjonen du trenger, er den raskeste veien til et reelt svar åsend tverrsnittet- for et tilpasset ekstruderingstilbudog få den gjennomgått mot belastningssaken fremfor prislisten.
